برای اجرای اتصال پرچی با مصرفی سازگار؛ نازل را متناسب
با سایز پرچ انتخاب کنید و پیش از کار، تنظیمات هوای ورودی
را با راهنمای دستگاه تطبیق دهید.

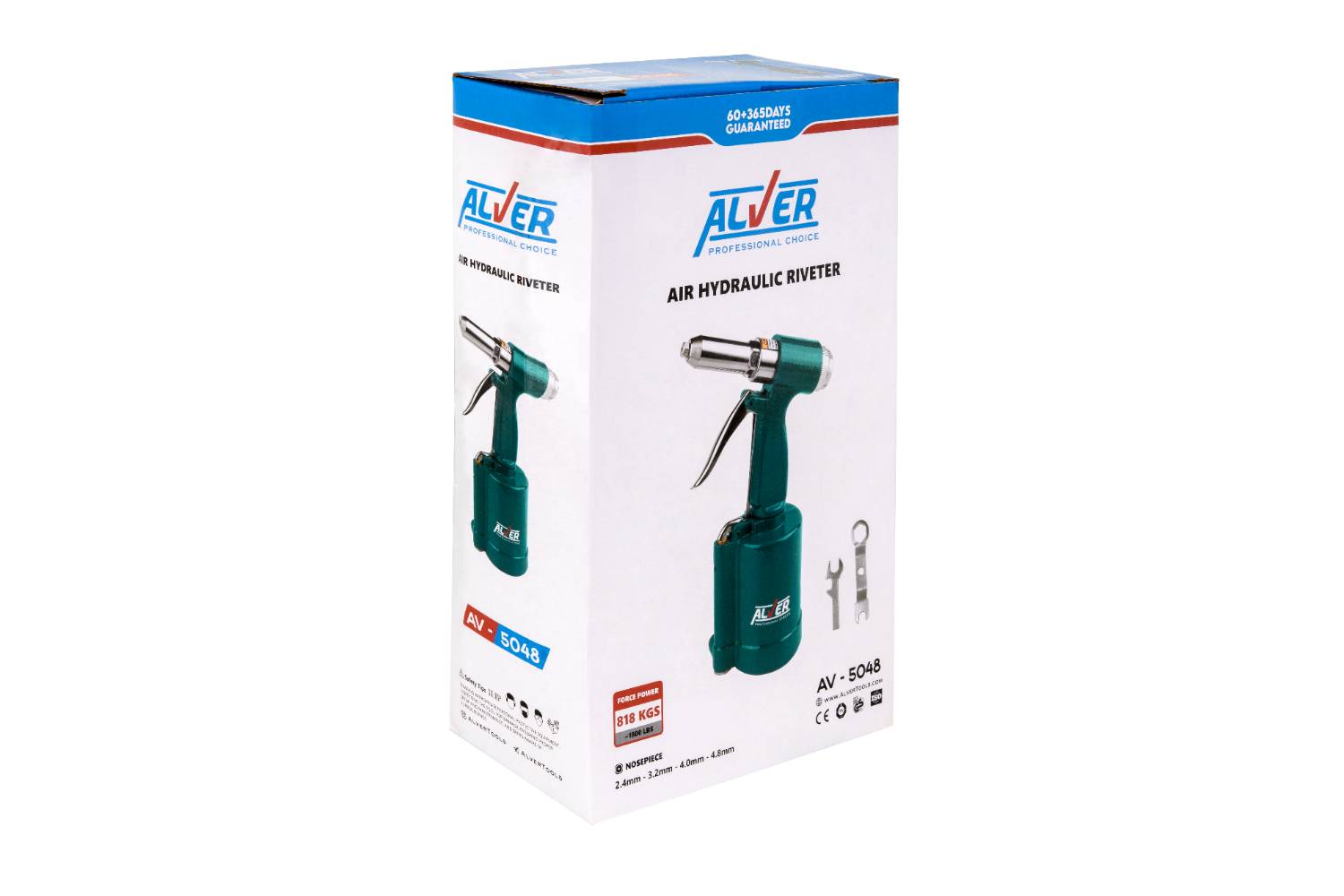

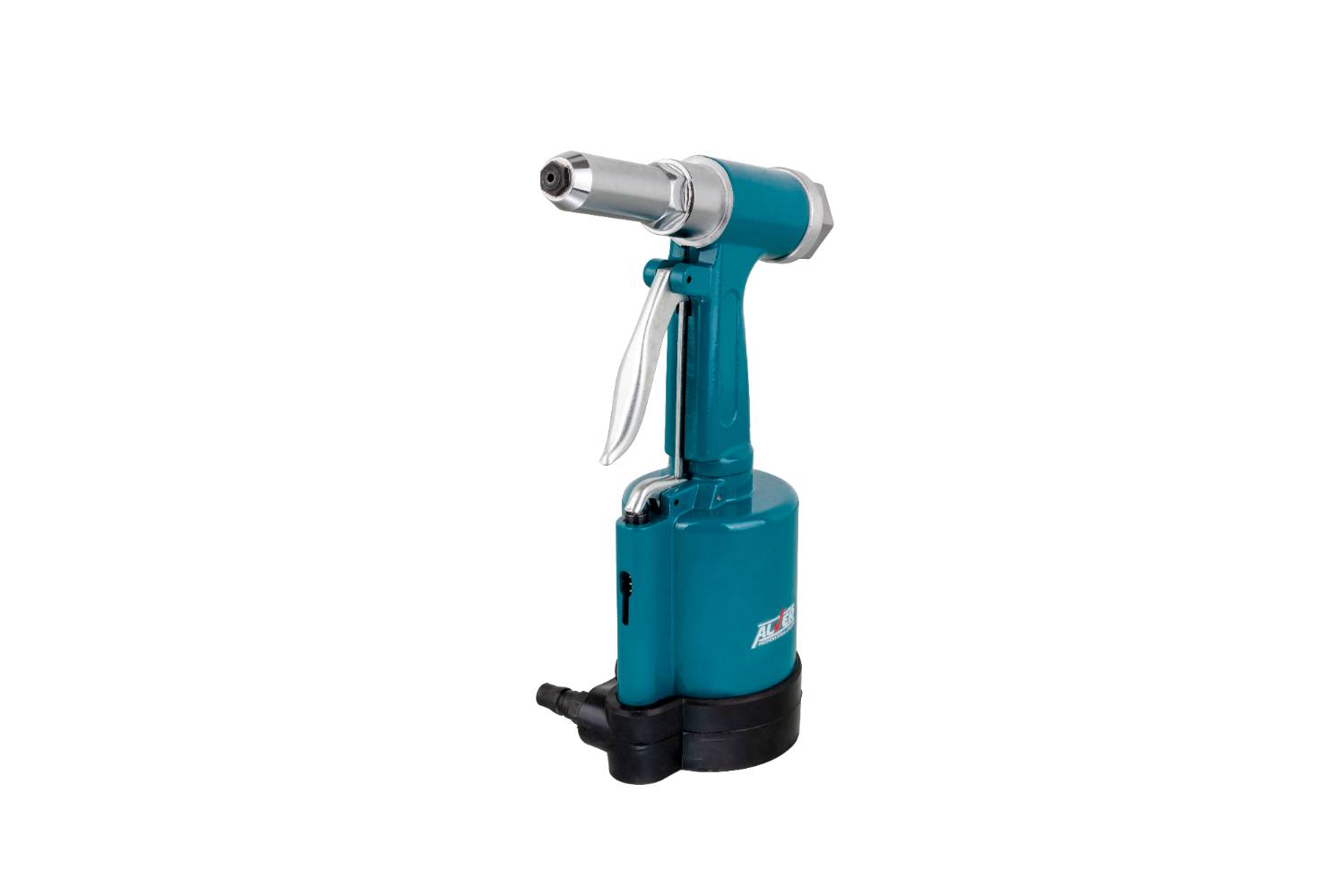

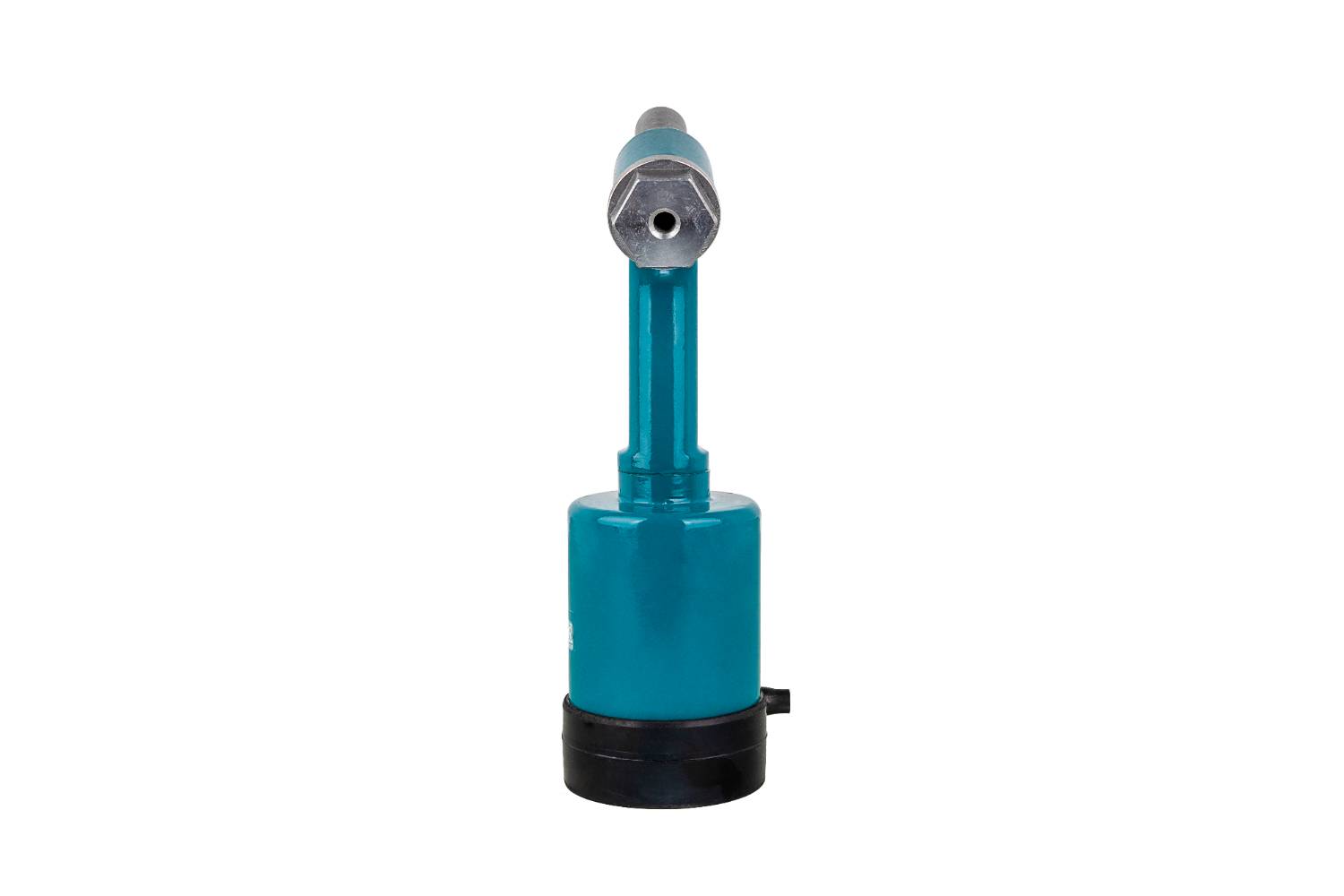

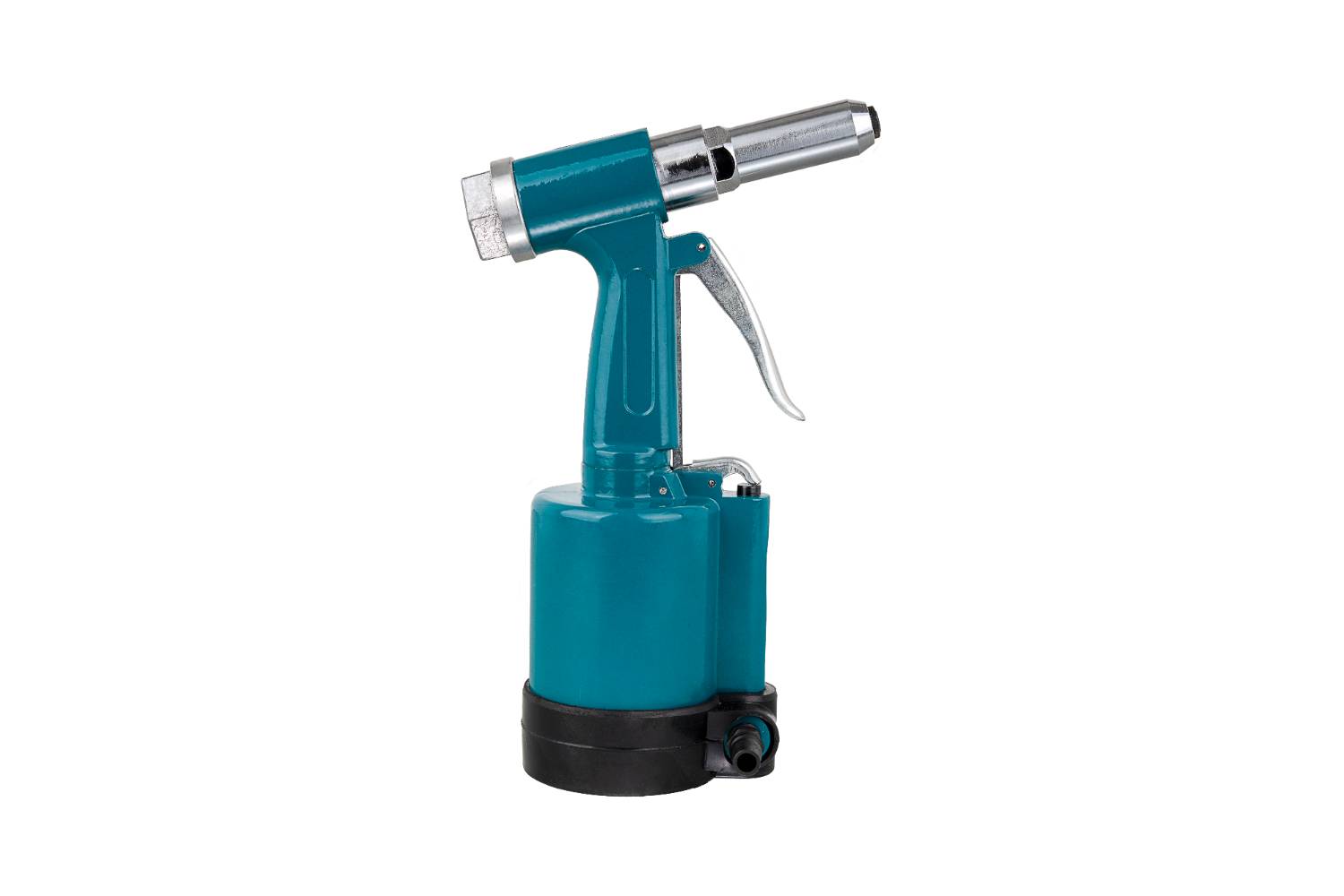

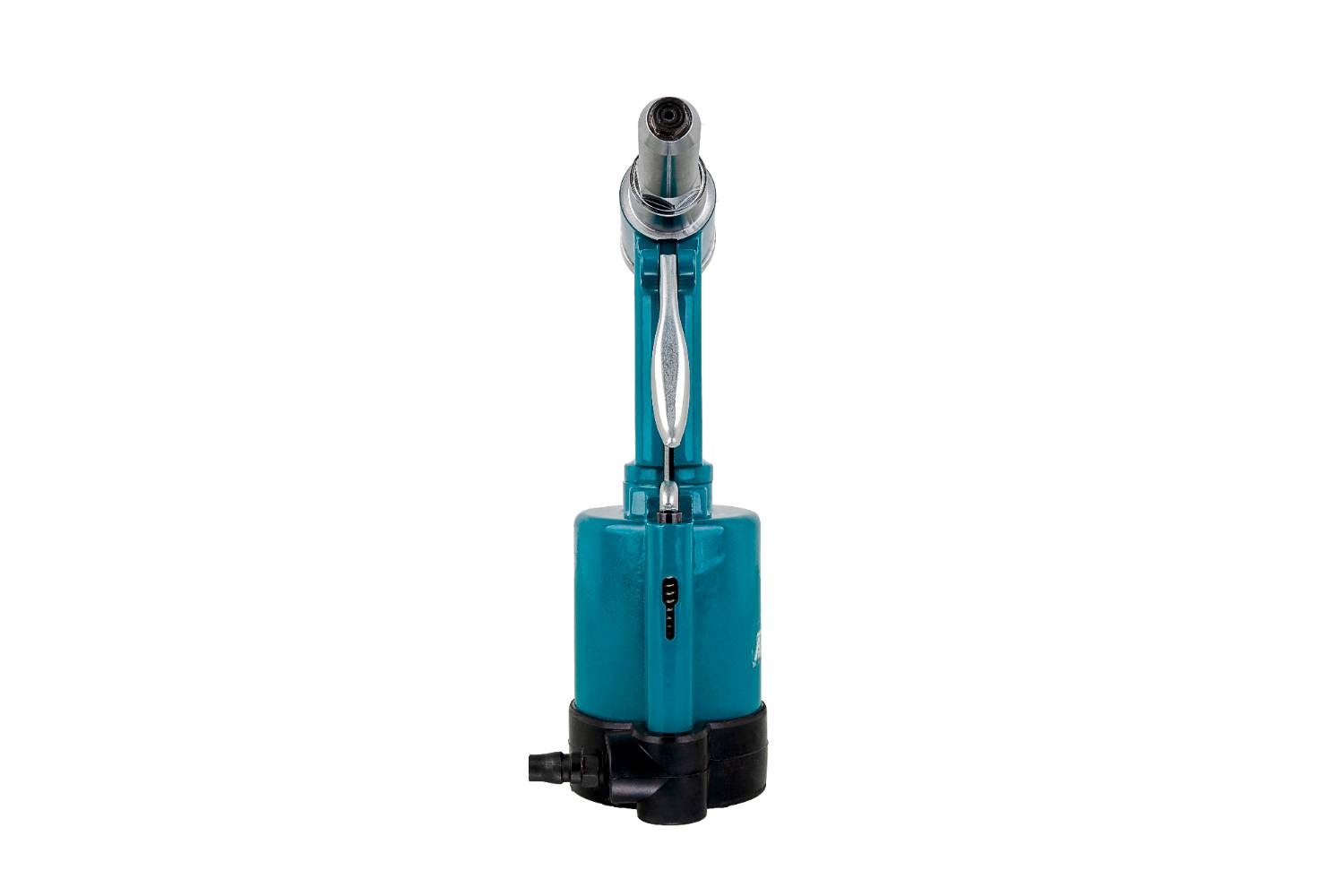

پرچ بادی آلور مدل AV-5048
برای اجرای اتصال پرچی با استفاده از هوای فشرده طراحی
شده است. در کاتالوگ این محصول، چهار سایز نازل
۲٫۴، ۳٫۲، ۴ و ۴٫۸ میلیمتر، قدرت ۸۱۸ کیلوگرم
و یک سال گارانتی درج شده است. انتخاب پرچ مناسب
و آمادهسازی صحیح قطعات، در کیفیت اتصال نهایی نقش دارند.
سایزهای ۲٫۴، ۳٫۲، ۴ و ۴٫۸ میلیمتر در کاتالوگ
اعلام شدهاند تا نازل متناسب با مصرفی انتخاب شود.
نیروی کار دستگاه از هوای فشرده تأمین میشود.
برای راهاندازی، منبع هوا و اتصالات سازگار لازم است.
این مدل طبق کاتالوگ با یک سال گارانتی ارائه
میشود؛ جزئیات پوشش خدمات را هنگام خرید بررسی کنید.
ALVER AV-5048 — Pneumatic Riveter
در مونتاژ قطعات، گاهی به اتصالی نیاز است که پس از
نصب، بهصورت دائمی باقی بماند. پرچکاری یکی از روشهای
ایجاد چنین اتصالی است. انتخاب ابزار باید براساس نوع
پرچ، جنس قطعات و شرایط کار انجام شود. این مدل آلور
با عملکرد بادی و چهار سایز نازل، برای بررسی در میان
گزینههای تجهیزات پرچکاری کارگاه در دسترس است.
پرچ کور از بدنه و میله مرکزی تشکیل میشود. ابزار،
میله را میکشد تا بخش انتهایی بدنه تغییر شکل بدهد
و اتصال شکل بگیرد. سپس میله در نقطه تعیینشده
جدا میشود. این روش امکان اجرای اتصال را از یک
سمت قطعه فراهم میکند و برای موقعیتهایی که دسترسی
به پشت محل اتصال محدود است، کاربرد دارد.
نتیجه مناسب به مجموعهای از عوامل وابسته است:
مصرفی باید با ابزار سازگار باشد، ابعاد سوراخ درست
انتخاب شود و قطعات پیش از پرچکاری در موقعیت
مناسب قرار بگیرند. صرفاً انتخاب یک دستگاه با قدرت
بیشتر، جای این بررسیها را نمیگیرد.
در کاتالوگ، نازلهای این دستگاه در چهار سایز
۲٫۴، ۳٫۲، ۴ و ۴٫۸ میلیمتر معرفی شدهاند.
هنگام آمادهسازی، نازل مناسب را با توجه به سایز
پرچ و دستورالعمل دستگاه انتخاب کنید. نازل نامتناسب
میتواند در قرارگیری میله و اجرای درست عملیات
اختلال ایجاد کند.
سایز نازل بهتنهایی مشخصکننده تمام مصرفیهای قابل
استفاده نیست. جنس بدنه و میله پرچ نیز روی نیروی
موردنیاز اثر دارد. برای استفاده از مصرفیهایی با
جنس متفاوت، ظرفیت دستگاه را بررسی کنید و فقط
بر مبنای یکسان بودن قطر تصمیم نگیرید.
برای مدل AV-5048، عبارت «قدرت ۸۱۸ کیلوگرم» در
کاتالوگ درج شده است. این مقدار به قدرت پرچکاری
مربوط میشود و نباید بهعنوان وزن دستگاه وارد
مشخصات شود. وزن ابزار در بخش ارائهشده از کاتالوگ
اعلام نشده است.
هنگام مقایسه ابزارها، قدرت اعلامشده را در کنار
ظرفیت مصرفی، شرایط هوای ورودی و نیاز واقعی کارگاه
بررسی کنید. برای انتخاب دقیقتر، نوع و سایز پرچی
را که استفاده میکنید به فروشنده اعلام کنید تا
سازگاری آن با دستگاه تأیید شود.
قطر پرچ، طول آن و ضخامت مجموع قطعات باید با
یکدیگر هماهنگ باشند. مصرفی را براساس مشخصات اتصال
انتخاب کنید و محدوده ضخامت قابل اتصال را از
اطلاعات سازنده پرچ بخوانید. برای اتصالهایی که
باید بار مشخصی تحمل کنند، مشخصات خود پرچ و
طراحی اتصال نیز اهمیت دارند.
قطعات را پیش از اجرای اتصال، در جای صحیح قرار
دهید و با روش مناسب ثابت کنید. بین لایهها نباید
فاصله ناخواسته باقی بماند. از پرچ برای کشیدن دو
قطعه دور از هم و رساندن آنها به یکدیگر استفاده
نکنید؛ ابتدا قطعات را کنار هم نگه دارید و سپس
اتصال را اجرا کنید.
پیش از شروع کار اصلی، اجرای یک نمونه آزمایشی روی
قطعات مشابه به بررسی نتیجه کمک میکند. بعد از
نصب، نشستن سر پرچ و ثابت ماندن لایهها را کنترل
کنید. اگر نتیجه مناسب نیست، علت را در انتخاب
مصرفی، آمادهسازی قطعه و تنظیمات ابزار بررسی کنید.
عملکرد بادی دستگاه به منبع هوای فشرده نیاز دارد.
پیش از اتصال، سلامت شلنگ و سازگاری رابطها را
بررسی کنید. فشار کاری، مصرف هوا و نوع اتصال
ورودی باید مطابق راهنمای همین مدل انتخاب شوند؛
این مقادیر در تصویر کاتالوگ ارائهشده مشخص نشدهاند.
برای تعویض نازل یا رسیدگی به مسیر مصرفی، ابتدا
دستگاه را مطابق دستورالعمل از منبع هوا جدا کنید.
هنگام کار از محافظ چشم استفاده کنید و محل
خروج میلههای جداشده را از افراد دور نگه دارید.
پس از کار، نازل و بخشهای قابل دسترس را از
باقیمانده مصرفی و آلودگی پاک کنید. روش سرویس،
روانکاری و بررسی قطعات داخلی را از راهنمای
دستگاه دنبال کنید. در صورت تغییر غیرعادی عملکرد،
پیش از ادامه کار علت را بررسی کنید.
پرچ بادی آلور مدل AV-5048 طبق کاتالوگ یک سال
گارانتی دارد. برای استفاده از خدمات، مدارک خرید
و ضمانتنامه را نگه دارید و شرایط پوشش گارانتی
را هنگام تحویل کالا مطالعه کنید.
برای استعلام قیمت و موجودی، مدل AV-5048 را به
واحد فروش اعلام کنید. تعداد درجشده برای هر
کارتن عمده ۱۰ عدد است. شرایط سفارش تکی یا عمده
و اقلام تحویلی را پیش از خرید با فروشنده هماهنگ کنید.
برای بررسی دیگر تجهیزات موردنیاز کارگاه، به
صفحه محصولات آلور
مراجعه کنید.
برای آشنایی بیشتر با اصول اتصال پرچی، میتوانید
راهنمای آموزشی پرچکاری دانشگاه واترلو
را مطالعه کنید. این راهنما به زبان انگلیسی است.
| نام محصول | پرچ بادی |
|---|---|
| برند | آلور ـ ALVER |
| مدل | AV-5048 |
| منبع نیرو | هوای فشرده |
| سایز نازلها | ۲٫۴، ۳٫۲، ۴ و ۴٫۸ میلیمتر |
| قدرت اعلامشده در کاتالوگ | ۸۱۸ کیلوگرم |
| گارانتی | یک سال |
| تعداد در کارتن عمده | ۱۰ عدد |
سایزهای درجشده در کاتالوگ شامل ۲٫۴، ۳٫۲،
۴ و ۴٫۸ میلیمتر هستند.
دستگاه با هوای فشرده کار میکند؛ بنابراین به
کمپرسور یا شبکه هوای فشرده سازگار نیاز دارد.
خیر؛ این عدد در کاتالوگ در بخش قدرت آمده است.
وزن دستگاه در اطلاعات ارائهشده اعلام نشده است.
طبق کاتالوگ، این مدل یک سال گارانتی دارد.
شرایط دقیق خدمات در ضمانتنامه محصول مشخص میشود.
